18661361773

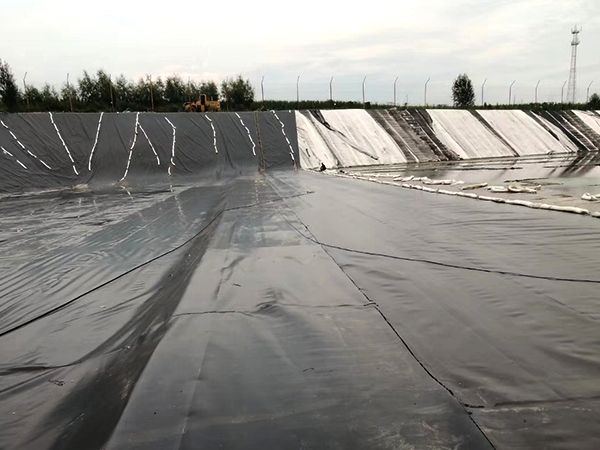

隨著如今社會(huì)經(jīng)濟(jì)的不斷進(jìn)步發(fā)展，土工材料市場(chǎng)也在逐漸發(fā)展壯大起來(lái)，土工材料產(chǎn)品以其優(yōu)越的特性被廣泛應(yīng)用于各工程施工行業(yè)，為工程質(zhì)量建設(shè)提供著支持幫助，污水處理防滲膜就被廣泛應(yīng)用于污水防滲工程中，為環(huán)保事業(yè)貢獻(xiàn)著力量，關(guān)于污水處理防滲膜焊接時(shí)需要注意的細(xì)節(jié)，小編來(lái)為您進(jìn)行總結(jié)概況。
1、熱鍥焊機(jī)焊接工序分為：調(diào)理壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查、裝膜入機(jī)、發(fā)起馬達(dá)、加壓焊接。
2、接縫處不得有油污、塵埃，污水處理防滲膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時(shí)有必要在焊接前整理潔凈。
3、每天焊接開(kāi)始時(shí)，有必要在現(xiàn)場(chǎng)先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機(jī)現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn),試樣合格后,便可用其時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時(shí)間、環(huán)境溫度。熱鍥焊機(jī)在焊接過(guò)程中，需隨時(shí)留心焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)踐情況對(duì)速度和溫度進(jìn)行微調(diào)。
4、污水處理防滲膜焊縫要求規(guī)整、美麗、不得有滑焊、跳走現(xiàn)象。
5、在遇上污水處理防滲膜長(zhǎng)度不行時(shí)，需求長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字穿插。
6、相鄰污水處理防滲膜焊縫應(yīng)盡量錯(cuò)縫搭接，膜塊間構(gòu)成的結(jié)點(diǎn)，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點(diǎn)處使用揉捏焊機(jī)加強(qiáng)。
7、焊膜時(shí)不許壓出死折，鋪設(shè)污水處理防滲膜時(shí)，根據(jù)當(dāng)?shù)貧鉁馗淖兎群臀鬯幚矸罎B膜功能要求，預(yù)留出溫度改變引起的彈性變形量。
8、當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時(shí)，要用潔凈的布或棉紗撣掉再焊，必要時(shí)應(yīng)重新打磨，切忌用手擦試。
9、當(dāng)污水處理防滲膜接縫處有結(jié)露、濕潤(rùn)、泥沙等影響時(shí)，處理后再進(jìn)行焊接。
10、在下雨期間或接縫有潮氣、露水、或許大沙的情況下不能進(jìn)行焊接，但采納防護(hù)方法是在外。
11、溫度低于5℃時(shí)，依照標(biāo)準(zhǔn)要求不應(yīng)施工，如果有必要施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理。
12、揉捏焊接機(jī)在焊接過(guò)程中，應(yīng)該常常檢查槍頭的滑塊，磨損較嚴(yán)重時(shí)應(yīng)及時(shí)替換滑塊，防止危害污水處理防滲膜膜面。
13、污水處理防滲膜在焊接時(shí)應(yīng)該選用穩(wěn)壓功能好的發(fā)電機(jī)供電，在特殊情況下選用當(dāng)?shù)赜秒姇r(shí)，有必要使用穩(wěn)壓器。
掌握以上十三點(diǎn)污水處理防滲膜焊接細(xì)節(jié)知識(shí)，希望能夠幫助客戶朋友更好的了解污水處理防滲膜，同時(shí)，有效提升環(huán)保工程建設(shè)質(zhì)量，更多污水處理防滲膜知識(shí)了解，您可光臨我們公司進(jìn)行近距離了解。
