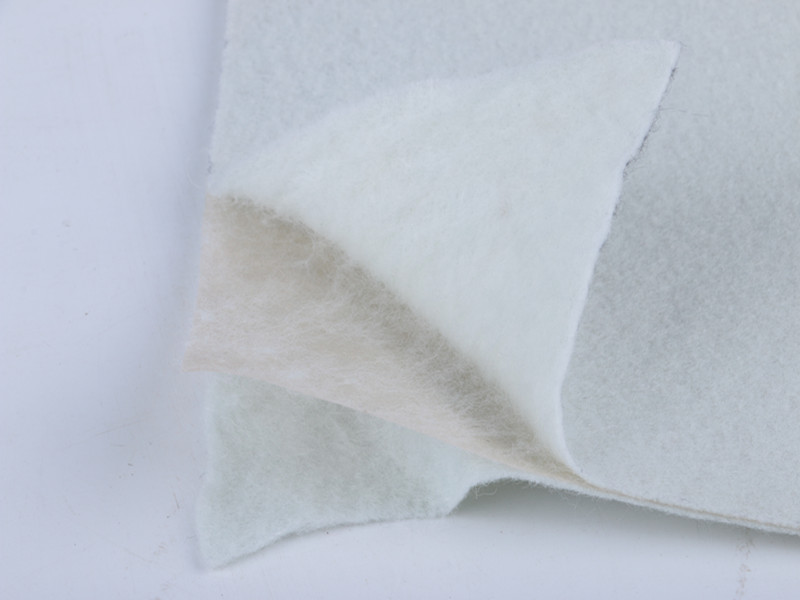

復(fù)合土工膜在土石壩防滲施工中對環(huán)境溫度和風(fēng)力條件等方面具有較高的要求。一般而言，復(fù)合土工膜施工溫度必須保持在 5 攝氏度以上，且沒有降水的自然環(huán)境下施工。而在加強(qiáng)施工環(huán)境管理工作中，必須保證所使用的土工膜表面清潔干凈，防風(fēng)和防塵工作到位，尤其是控制焊接過程中的文圖，提升對土工膜的防護(hù)。其次，加強(qiáng)現(xiàn)場施工人員管理，在規(guī)章制度下進(jìn)行操作管理。明確土工膜在土石壩防滲施工中的應(yīng)用，嚴(yán)格參照土工膜鋪設(shè)、焊接、檢查、驗收等各方面的規(guī)格標(biāo)準(zhǔn)進(jìn)行此昂應(yīng)的施工操作，所選取的施工人員必須經(jīng)過嚴(yán)格的培訓(xùn)。而施工技術(shù)人員在進(jìn)入到土工膜施工現(xiàn)場后，避免穿釘鞋、高跟鞋及硬底鞋，嚴(yán)格施工現(xiàn)場車輛和機(jī)械設(shè)備進(jìn)入。如果土工膜完成鋪設(shè)工作，那么采用土工布沙袋進(jìn)行壓重，避免土工膜受到風(fēng)吹。然后，明確下支持層施工要求。土工膜在土石壩防滲施工中的應(yīng)用必須明確下支持層施工要求，對土工膜下支持墊層表面進(jìn)行檢驗，嚴(yán)格雜物清理工作，堅強(qiáng)墊層面的施工質(zhì)量的監(jiān)理和驗收，檢查表明是否堅實、平整。最后，嚴(yán)格施工人員優(yōu)化選擇。復(fù)合土工膜施工人員的選擇必須加強(qiáng)廠家委派人員的應(yīng)用，加強(qiáng)對焊接人員的培訓(xùn)教育，做好土工膜的試焊工作，操作人員必須在明確焊機(jī)原理和操作方法的基礎(chǔ)上進(jìn)行焊接操作。復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)貼上，形成復(fù)合土工膜。其形式有、二布一膜、兩膜一布等。
土工布作為的保護(hù)層，使保護(hù)防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設(shè)。
復(fù)合土工膜施工施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護(hù)層。施工時，應(yīng)盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。
施工中復(fù)合土工膜缺陷的修補(bǔ)
1.在復(fù)合土工膜施工中對焊接檢驗切除樣件部位、鋪焊后發(fā)現(xiàn)的材料破損與缺陷、焊接缺陷以及檢驗時發(fā)現(xiàn)的不合格部位等，均應(yīng)進(jìn)行修補(bǔ)。
2.施工后復(fù)合土工膜修補(bǔ)的程序是：對隨時發(fā)現(xiàn)的缺陷部位用特制的白筆標(biāo)注，并加編號記入工作日記，以免修補(bǔ)時漏掉；修補(bǔ)處的編號規(guī)則為B1，B2，B3……連續(xù)排列；修補(bǔ)方案應(yīng)經(jīng)過隊長的認(rèn)可；修補(bǔ)后應(yīng)抽樣（10%~20%）做檢漏實驗（負(fù)壓法或電火花法）。
3.復(fù)合土工膜補(bǔ)修的方法：
a.點焊：對材料上小于5㎜的孔洞及局部焊縫的修補(bǔ)完善，可用擠壓熔焊機(jī)進(jìn)行點焊。
b.加蓋：對不夠厚度或不夠嚴(yán)密的擠出焊縫，可用擠壓熔焊機(jī)補(bǔ)焊一層。
4.復(fù)合土工膜修補(bǔ)處的檢驗：修補(bǔ)任務(wù)的操作，只能是在高級工指導(dǎo)下進(jìn)行；修補(bǔ)后要對成品抽樣做檢漏實驗。
成交案例：
復(fù)合土工膜應(yīng)用于江西某大型人工湖，通過電話取得聯(lián)系，來廠實地考察，最終訂購兩布一膜1200g的復(fù)合土工膜24000平米，其中兩邊的布為300g中間的膜為0.6mm。我公司派專業(yè)焊接師傅前去施工，施工周期為一周。
